[Arduino][ESP8266] WiFi Switch 的實作
[Arduino][ESP8266]
WiFi Switch 的實作
實作準備

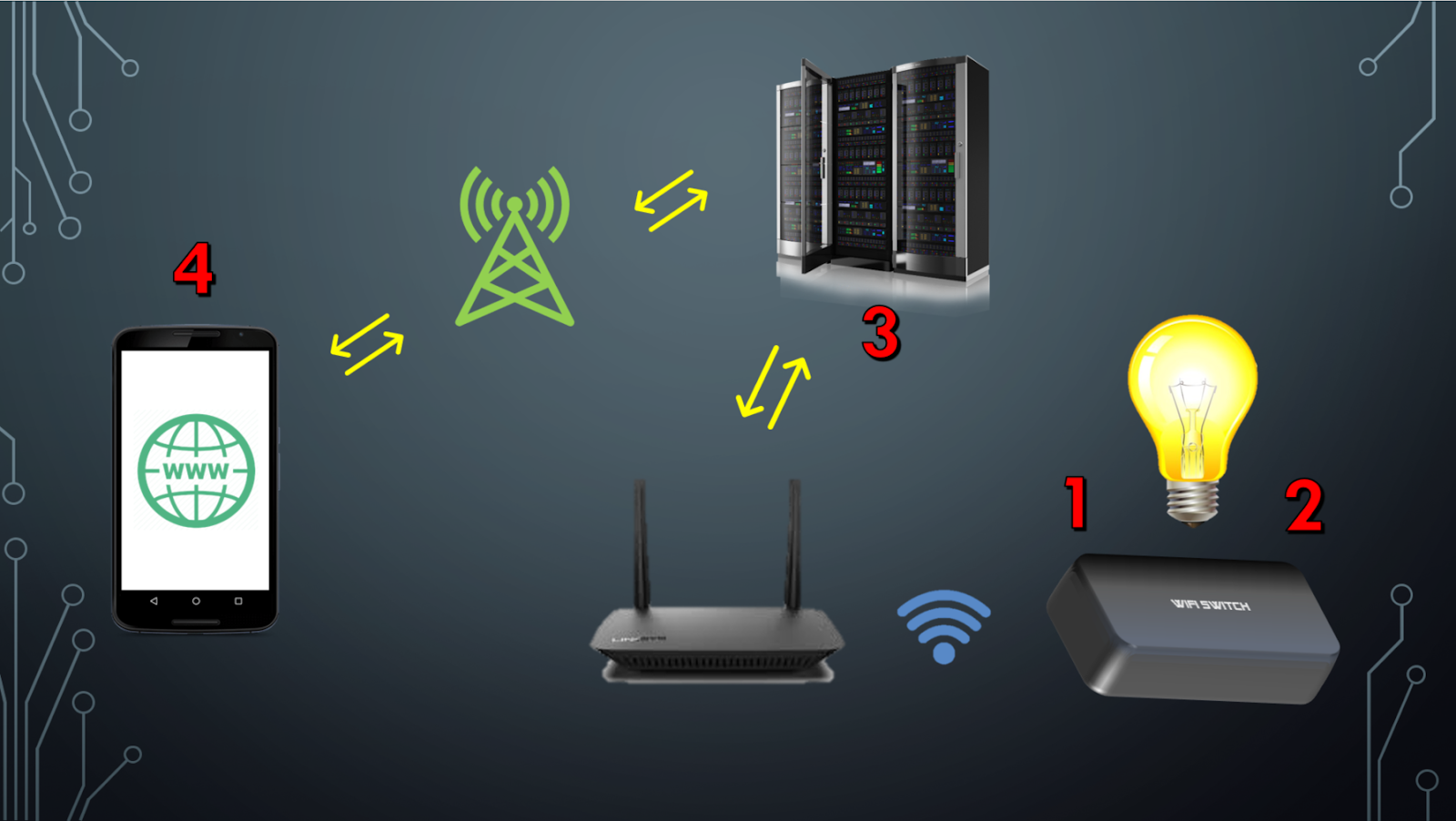

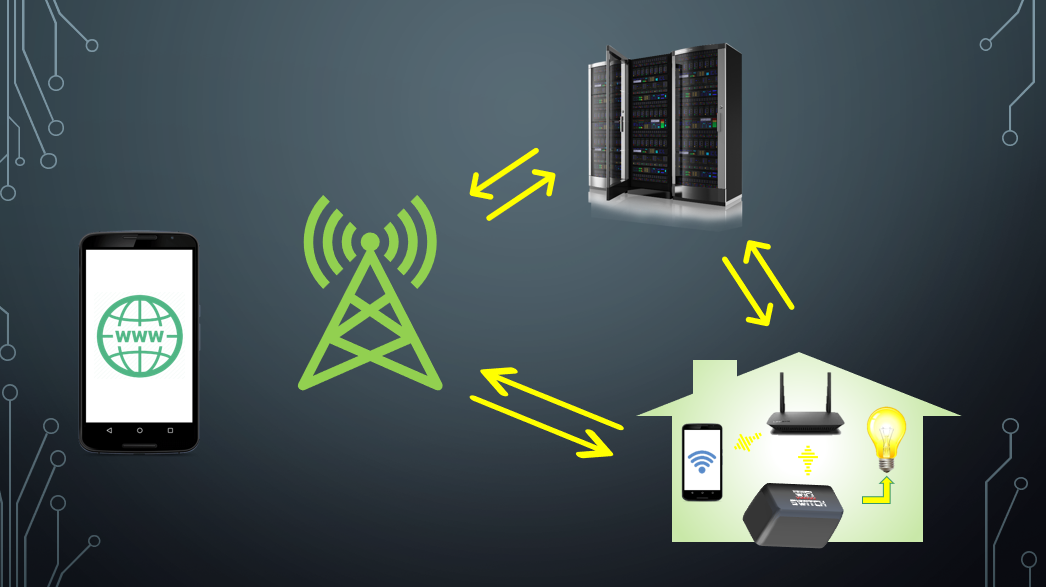

整個實作可以切成以下4部分：
WiFi Switch 的硬體線路：也就ESP8266 以及 Relay 的接線圖。
ESP8266 的程式碼：用來接收Cloud Server傳送來的指令，進而控制家中的電器，如燈泡。
Cloud Server：用來接收手機傳來的指令，然後將指令傳送到你家中的ESP8266 / WiFi Switch。
App：用來連接Blynk Cloud Server，然後控制你家中WiFi Switch以及電器的App。
WiFi Switch 的硬體線路
我們先從 WiFi Switch 硬體線路這個點開始解說，然後再延伸到整個系統，這樣會比較有感；

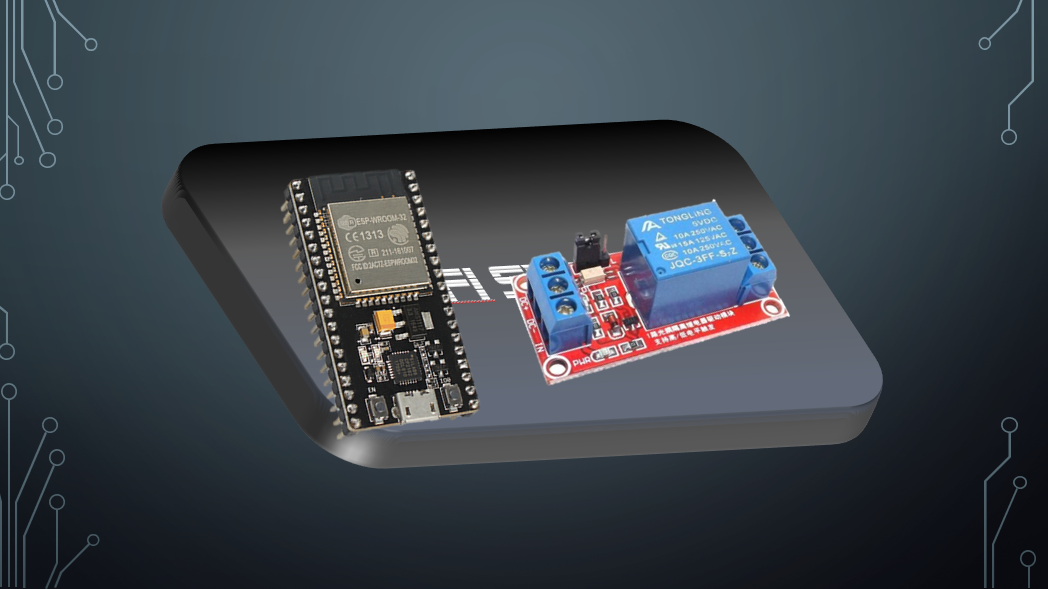

實作中我採用的是ESP8266控制板，且選用GPIO13 (D7) ，當作Relay 的控制訊號，

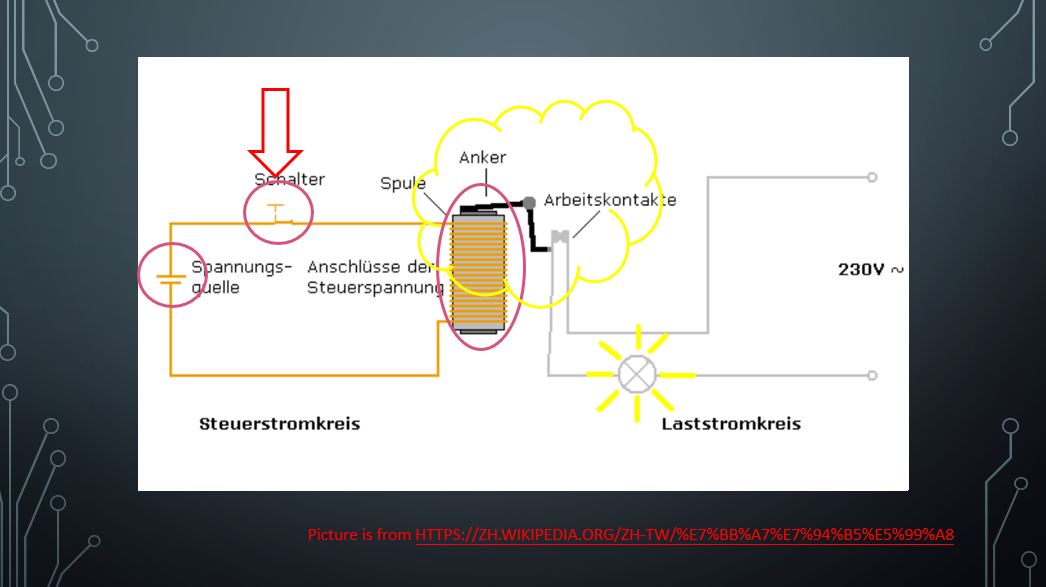

來開關Relay負載端的輸出；Relay的DC+/- ，我依照我手中Relay 的規格，連接DC 5V，
至於Relay負載端的輸出，則是接110 伏特以及燈泡；實際Relay負載端的輸出線路，
大家請依照你手上Relay的規格連接負載，切勿直接套用範例線路。
ESP8266 的程式碼
Step1：安裝 Blynk Library
有了WiFi Switch硬體線路，接下來，當然就是控制WiFi Switch硬體線路的程式碼；
程式碼因為要配合Blynk Cloud Server，所以必須要包含 Blynk Library，也就是說，
要先安裝 Blynk Library for Arduino IDE
How to install Blynk Library for Arduino IDE
上面連接提供了3種方式來安裝 Blynk Library，我個人建議使用第3種-“手動安裝”，
這樣你會更清楚知道 Arduino IDE 以及Blynk Library的檔案結構；安裝完Blynk Library後，

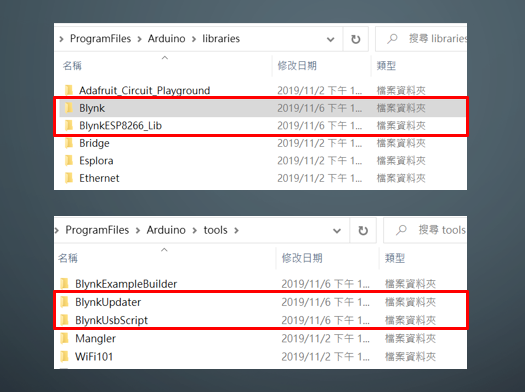

在Arduino IDE安裝路徑下，會分別在\libraries以及 \tools目錄下，新增以下4個資料夾：
/libraries/Blynk
/libraries/BlynkESP8266_Lib
/tools/BlynkUpdater
/tools/BlynkUsbScript
Step2：新增 WiFi Switch 專案
接著就是開啟Arduino IDE，然後按照下面圖示，
選取 ESP8266_Standalone範例來當作 WiFi Switch 的專案；
以下就是ESP8266_Standalone.ino 原始程式碼，這原始程式碼還也3處必須修改，
才能和Blynk Cloud Server連接上。
#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "YourAuthToken";
// Your WiFi credentials.
// Set password to "" for open networks.
char ssid[] = "YourNetworkName";
char pass[] = "YourPassword";
void setup()
{
// Debug console
Serial.begin(9600);
Blynk.begin(auth, ssid, pass);
}
void loop()
{
Blynk.run();
}
Step3：修改程式碼以連接Blynk Cloud Server
首先是 行12以及行13，請修改成為你要連接WiFi AP的ID以及密碼，請注意這WiFi AP 必須能連到外網，
這樣才能連上 Blynk Cloud Server。
再來就是 行8的 auth[]，它應該是呈現以下型式：
char auth[] = "53e4da8793764b6197fc44a673ce4e21";
而這串Auth Token，會在你使用Blynk App，來建立一個新專案時被產生，
Blynk 會把這個Token寄到你註冊郵件信箱，目前我們就留空，收到Token，記得要回來改！
做到這個步驟，你就擁有控制WiFi Switch 的ESP8266的程式碼了。
到這個階段，你若有仔細觀看ESP8266_Standalone.ino 原始程式碼，你會發覺，
這原始程式碼並沒有設定以及控制GPIO13 (D7)相關的程式碼，為什麼？這樣Relay 會做動？
告訴你，會的！
至於為何，等我們利用Blynk App 建立專案時，你就會知道原因了😊
Cloud Sever
這塊，Blynk 處理掉了，我們碰不到；
但是 Blynk 有釋出原始碼，放在GitHub，有興趣了解的人，可以參考以下連結。
(https://github.com/blynkkk/blynk-server )
Blynk App
Step1：安裝 Blynk App
Android 手機Blynk - IoT for Arduino, ESP8266/32, Raspberry Pi
iOS 手機 Blynk - IoT for Arduino, ESP32, ESP8266, Raspberry Pi, NodeMCU
Step2：透過Blynk App建立WiFi Switch 控制頁面

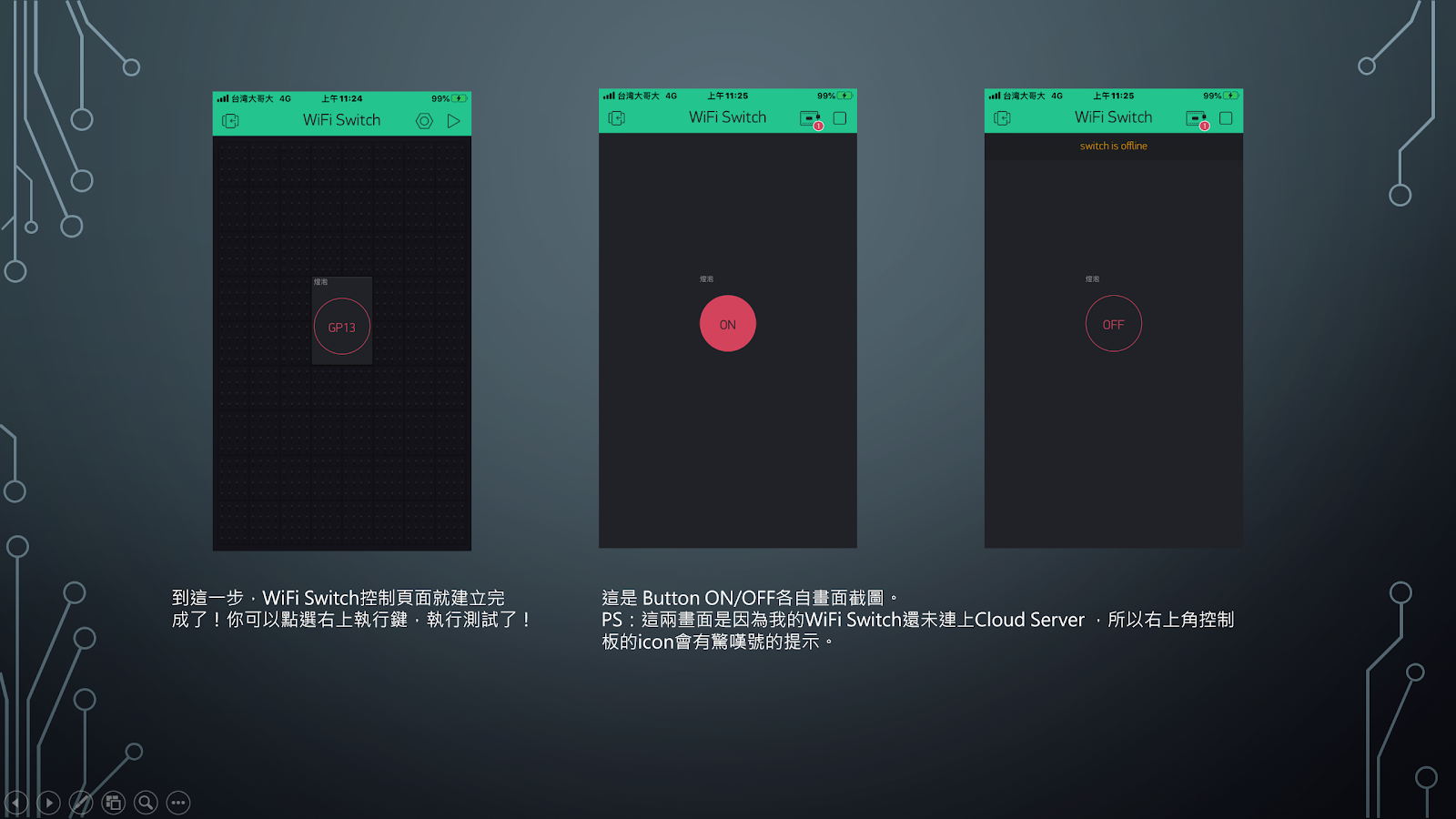

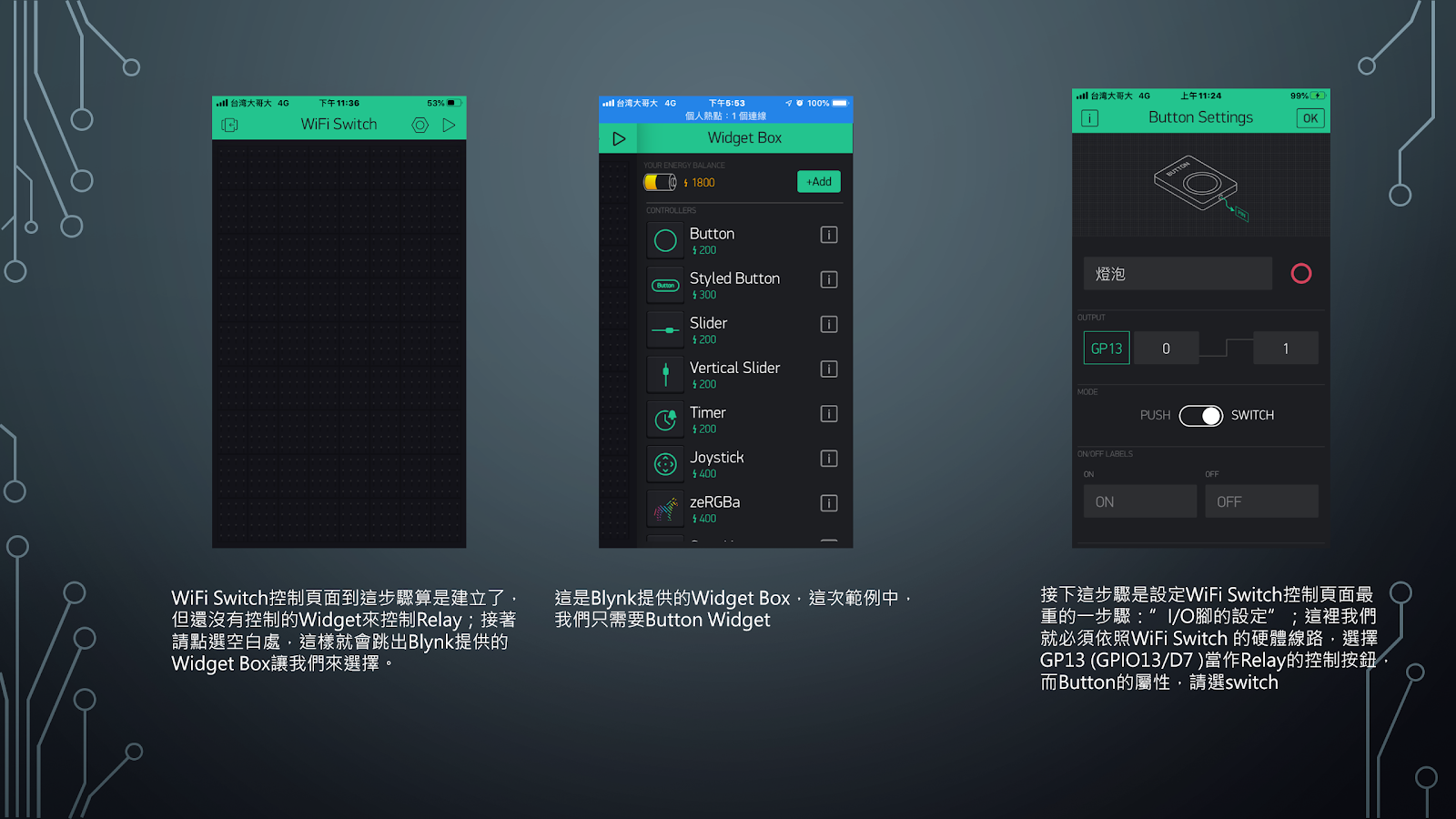

打開Blynk ，然後參照以下畫面建立控制頁面
結論
利用Blynk的資源完成WiFi Switch 的IoT實作有何感想？
或實作過程有遇到任何問題，都歡迎留言給我喔！
利用Blynk實現了IoT Home Assistant，我個人有以下幾點感想：
優點：
省去了手機App 的開發，你只要動動手指頭，把Widget設定好，就可以有美美的控制畫面。
省去架設Server時間以及費用。
缺點：
天下沒有白吃的午餐，Blynk這樣類似的應用，基本上都有流量計費的，做實驗還可以，想商業化或長期使用，必須精算一下。
Blynk Library這黑盒子，我個人不喜歡，Blynk 掌控太多了；GPIO的控制，我竟然不必做…
想實現IoT，只能依靠3rd Party App?
第19集的影片，讓我來介紹另一種，掌控在我們自己手裡的做法吧，敬請期待！
